特征：

StreamSync

StreamSync系統由采集引擎和緩沖管理器組成。StreamSync系統從頭開始完全重新設計幀抓取器的采集和DMA部分。

StreamSync功能：

>> 通過幀之間的快速切換，有效支持可變大小的圖像

>> 采集屬性的每幀控制（特別是AOI）

>> 圖像排序的硬件控制

>> 增強的調試功能

>> 對緩沖區按需分配的有效支持

>>可恢復丟棄的數據包中的數據

PCI Express Gen 2.0接口

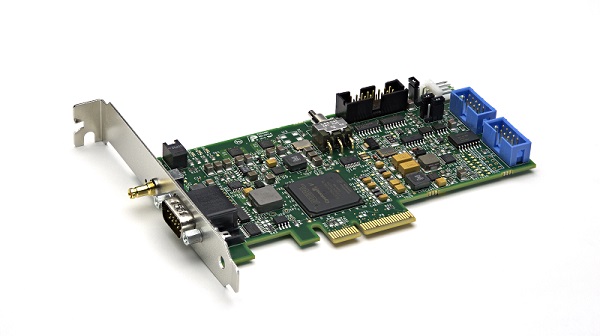

Aon-CXP具有Gen 2.0×2 PCI Express總線接口。Gen 2.0 PCle總線使用相同的占位面積和連接器，使Gen 1.0總線的數據速率加倍。該板可在任何Gen 2.0插槽中工作，最小電氣配置為×2。這可確保電路板滿負荷運行。

相機控制和I/O

Aon-CXP可以獲取固定或可變大小的圖像，并具有可編程的ROI子窗口功能。Aon-CXP完全支持CoaXPress1.1規范，該規范提供從幀抓取器到攝像機的高優先級觸發數據包。所有的I/O信號都可以經過很多內部和外部目標，從而提供靈活的路線。此外，還有單獨的I/O信號，可以連接到外部源或從外部源連接。Aon-CXP板不僅支持簡單的觸發模式，還支持復雜的特定應用觸發。

產品規格：

>> 半高·半尺寸×2 PCI Gen 2.0 Express Board

>> 提供半高支架

>> 符合CoaXPress1.1（支持1.0和1.1°攝像頭）

>>支持一個CXP-6相機

>> 支持CXP速度從1.250到6.250Gb/s

>> 使用DIN 1.0/2.3連接器

>> 為相機提供電源（每個鏈路最高13W）

>> 提供安全電源，全面保護所有電源線

>> 即插即用具有自動鏈接速度檢測功能

>> 支持長達135m的電纜

>> PCI Express x2 Gen 2.0接口

>> 兼容PCI Express Gen 1.0插槽

>> 支架上的I/O連接器

>>與BitBox外部I/O模塊兼容

>> 從幀抓取器到相機觸發器都具備高確定性和低延遲性

>> 不需要板載內存

>>優化了采集和DMA之間的同步

>> 最大化DMA通道效率

>> 從線掃相機獲取可變長度幀

>> 獲取遠遠超出4GB屏障的圖像序列

>> 沒有幀速率限制

>>用于外部控制采集的觸發器和編碼器

>> 可編程信號發生器，用于攝像機控制

>> 正交編碼器支持包括復雜的觸發方案

>> 編碼器分頻器/倍頻器

>> 32位和64位平臺上均可用

>> 大多數第三方處理環境的驅動程序（例如：HALCON、LabView、VisionPro、MATLAB等）

>> 完全GenlCam支持控制和捕獲

>> 符合RoHS標準
